Seurantajärjestelmä
Seurannan toteutus

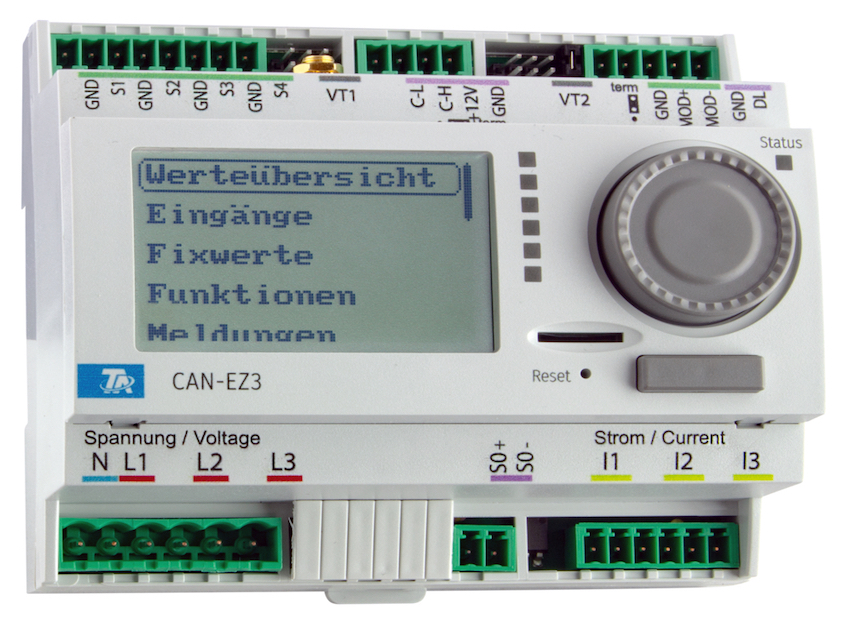

Toteutuksen pohjaksi otettiin Technische Alternativen CAN-EZ3
energiamittari. Täten saadaan ohjelmointi ja tietojen vienti kotisivuillemme toteutettua samalla
tekniikalla kun meidän aurinkolämpöjärjestelmän ohjaus UVR1611 säätimellä on toteutettu.
Energiamittarin mukana tulevat virta-anturit kiinnitetään maalämpöpumpun syöttökaapelin
vaihejohtimien ympäri, jolloin saadaan kerättyä maalämpöpumpun verkosta ottama sähköenergia.
Sekä tilalämmityksen että LV-lämmityksen paluuputkiin on asennettu FTS-85DL-1 virtausmittari,
joka sisältää myös PT1000 anturin. Piirien menoputkiin on asennettu toiset PT1000 anturit.
Lämpötilaeron ja virtaaman avulla saadaan tilalämmitys ja LV-lämmitykseen tuotettu energia. Täten
saadaan myös järjestelmän COP arvo. Kellarissa oleva LV-aurinkovaraaja lämmitetään ainoastaan
noin 40-45 asteeseen ja loppulämmitys tehdään yläkerran sähkövaraajalla.

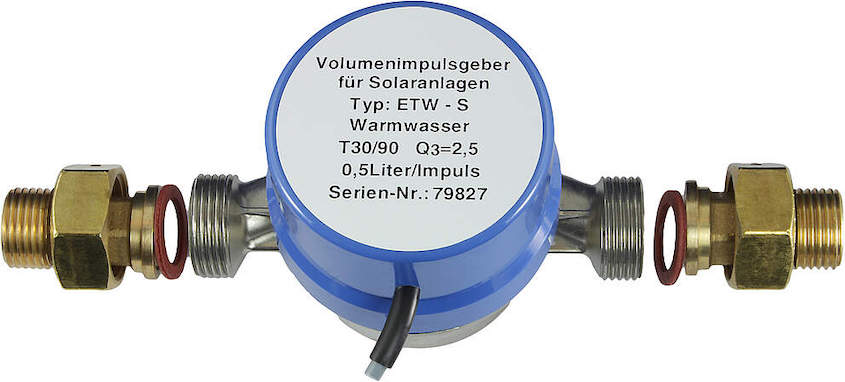

Vedenkulutuksen mittaus Koska meillä on oma porakaivo niin emme tiedä kuinka paljon vettä me kulutamme. Koska energiamittariin jää kaksi vapaata pulssituloa niin niihin liitetään VIG 0,5-65 virtausanturit, jolloin voimme alkaa seuraamaan meidän kylmän ja lämpimän veden kulutusta.
Miten maalämmön tiedot esitetään?
Ajatus on että maalämmön latauspiirin tiedot tulisivat
samaan kaaviokuvaan kun nykyinen aurinkolämpöjärjestelmän kaavio. Maalämpöjärjestemän
kulutus-, tuotto- ja COP- arvot voisi olla grafiikkana kuukausitasolla.
Seurantajärjestelmän kytkentä, ohjelmointi ja seurantatietopohjien luonnissa on melkoinen työmaa mutta tavoite on, että saadaan tiedonkeruu käyntiin ensi vuoden alusta.
